---ODF1系列 熔配一体化光纤配线架（满配全部包含SC/UPC 12芯束装尾纤和SC/UPC适配器）
ODF1系列光纤配线架是一系列集合光纤熔接与配线-体的光纤配线架,采用12芯熔配-体化模块,具备容量
大，密度高的特点。可根据用户需求,灵活配置容量、连接器\适配器类型。该机架提供光缆固定与保护、光
纤熔接、调纤以及跳线存储的功能,也可选择配备托盘式分路器以满足光分路功能。
---特点
●室内落地或壁挂安装

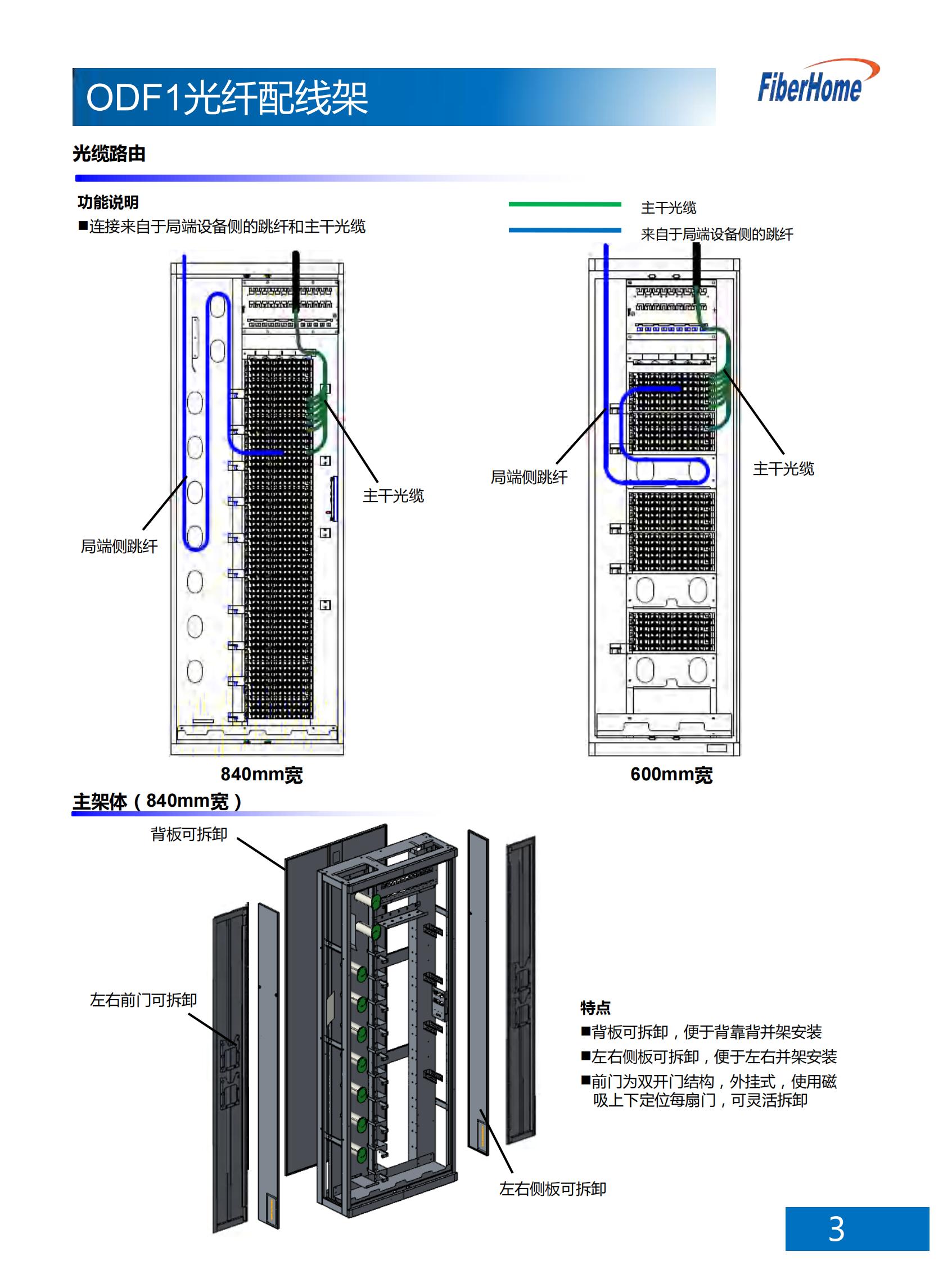

●连接来自于局端设备侧的跳纤和主干光缆
●全正面操作方式,全封闭式结构
●背板可拆卸,便于背靠背管理
●全模块化设计,采用12芯熔接配线- -体化模块
●足够的光纤布线空间,保证光纤的弯曲半径
●进纤和出纤路由分离,互不干扰
●可安装分光模块(与熔配-体模块安装尺寸完全兼容)
---应用
机架顶部和底部均有进纤孔,上下均可走线
光纤接入网中心局
智能建筑
中心机房
---规格
适用的光缆类型：主干光缆、東状单芯光缆或多芯带状光缆
配置：12芯熔配一体化托盘
颜色：灰色
材料：防锈板材,适用于机房工作环境
工作温度：-25C ~ +55C
---主架体
| 序号 | 型号 | 安装方式 | 最大容量(芯) | 熔配盘数量 | 储纤单元 | 尺寸(mm) |
| 1 | ODF101-864-A1 | 落地式 | 864 | 72 | / | 2600×840×300 |
| 2 | ODF101-720-A2 | 落地式 | 720 | 60 | / | 2200×840×300 |
| 3 | ODF101-576-A3 | 落地式 | 576 | 48 | / | 2000×840×300 |
| 4 | ODF101-576-A4 | 落地式 | 576 | 48 | 4 | 2600×840×300 |
| 5 | ODF101-504-A5 | 落地式 | 504 | 42 | 3 | 2200×840×300 |
| 6 | ODF101-288-A6 | 落地式 | 288 | 24 | 4 | 2000×840×300 |
| 7 | ODF101-144-A7 | 落地式 | 144 | 12 | / | 700×840×300 |
