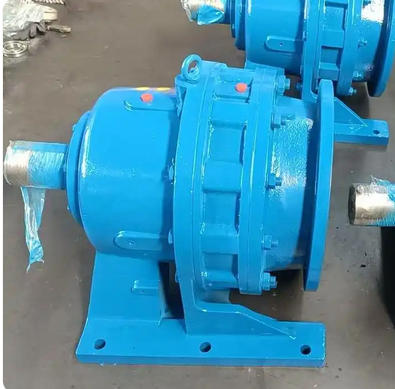

BWD15摆线减速机电机过载保护装置的选型需要考虑哪些因素

1. 电气参数匹配

电流范围与互感器：保护装置的电流范围必须与电机的额定电流相匹配。例如，22kW/380V的电机额定电流约为42A，应选择50A量程的保护器。若使用电流互感器（CT），需确保互感器的二次侧输出与保护器输入相匹配（如150:5A）。

工作电压：需确认控制电源的电压等级，常见的有220V AC或24V DC。

2. 负载工况与动作特性

启动类型与时间特性曲线：需根据电机的启动特性选择合适的跳闸曲线，以确保保护器能躲过启动电流。轻载启动（<3秒，如风机）推荐Class 10；标准启动（3-10秒，如输送机）推荐Class 20；重载启动（>10秒，如破碎机）推荐Class 30。

冲击性负载：对于存在冲击负载的减速机，需设置长延时以避开启动时间（如离心风机启动20秒）。同时，堵转保护电流通常设为额定电流的5-7倍，且动作时间应比启动时间长10%-20%，以防止误触发。

3. 机械特性与辅助保护

联轴器选择：为应对冲击性负载，需匹配合适的联轴器。弹性柱销联轴器适用于中等冲击（如风机、水泵）；膜片联轴器适用于高精度、高转速场景；蛇形弹簧联轴器弹性好，可承受大扭矩冲击，常用于矿山、轧钢等重型机械。

扭矩监测：对于高精度或高风险设备，可配置扭矩传感器与控制器，在检测到冲击过载时实现毫秒级快速切断动力。

结构强化：大型减速机可配备刚性机座以提高安装稳定性，并使用减震垫（如橡胶垫、弹簧垫）隔离振动传递，降低共振风险。

4. 保护装置类型与功能需求

功率与成本决策：电机功率小于7.5kW时，可选择成本较低的热继电器（<200元）；大于7.5kW时，建议选择电子式或智能电机继电器。

通信与监控需求：若需要远程监控，应选择支持Modbus、PROFINET或Ethernet等工业总线协议的保护器（高端方案通常在800元以上）；若仅需本地显示，可选择带LED显示和继电器输出的经济型方案（300-500元）。

冗余保护：对于关键设备（如消防泵、压缩机），必须配置“温度传感器+电流”双信号冗余保护，以提高系统可靠性。

5. 运行环境要求

防护等级：安装在配电柜内的装置可选择IP20防护等级；若需在恶劣的现场环境就地安装，则需选择IP65及以上防护等级。

特殊环境：在防爆环境中，需选用增安型电机配合隔爆型（Ex d）保护器。

6. 参数整定与调试

过载系数设定：过载保护整定电流通常设为电机额定电流的1.05~1.2倍，重载工况取高值。

缺相保护灵敏度：遵循“负载越轻，灵敏度越高”的原则。满载运行时使用标准灵敏度，轻载运行（<40%）时调至最高灵敏度，以防止轻载缺相导致电机烧毁
