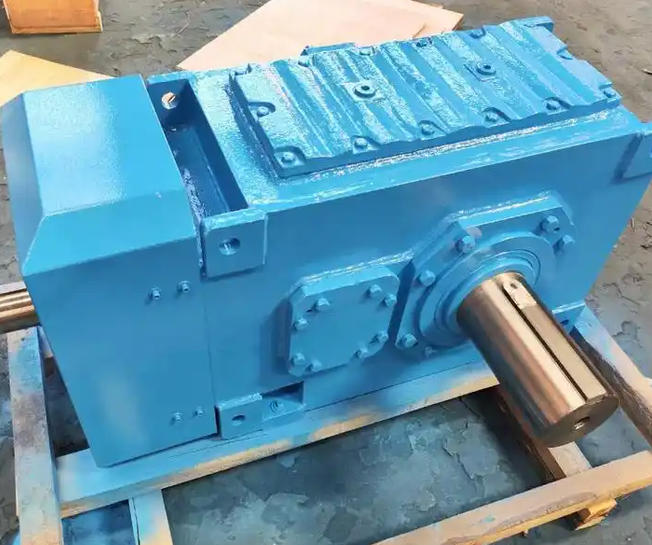

B2SH 齿轮箱啮合载荷分布不均的调整与优化手段

B2SH 齿轮箱载荷偏载、分布不均匀，大多源于安装误差、结构受力变形、润滑状态不良以及零件制造精度偏差。最有效的整改思路是同步优化轴承预紧状态、齿面啮合形貌、整机系统刚度，并严格保证安装同轴度精度，从而实现齿宽载荷均匀分布。具体调整方法如下：

一、优化轴承预紧状态，改善载荷分配

轴承预紧量直接决定轴系刚性与齿轮啮合对中精度，是均匀分配载荷的核心因素。

1. 检测轴承窜动量：使用千分表与磁性表座，轻推轴端测量轴向窜动值，标准控制区间为 0.01–0.03mm，反复测量 2 至 3 次，保证数据准确稳定。

2. 预紧力调节：通过增减调整垫片厚度或旋动锁紧螺母控制预紧大小。预紧过大易造成轴承高温、早期磨损；预紧过小会导致轴系窜动、齿轮偏载。

3. 测量注意事项：保证轴端清洁、表座垂直贴合，避免外力扰动造成测量误差。

二、提升安装精度，消除装配偏差引发的偏载

装配误差是齿轮箱载荷不均的主要外部原因。

1. 严格控制同轴度与平行度：输入、输出轴对接位置同轴度误差需≤0.05mm/100mm，采用激光对中仪精准校正，杜绝啮合偏斜、局部齿面过载问题。

2. 加固基础与地脚结构：地脚螺栓按对角交叉顺序均匀锁紧，保证预紧力矩达标，避免设备运行振动、箱体移位。安装底座需平整稳固，防止基础变形导致轴系对中偏移。

三、实施齿面修形与鼓形设计，补偿受力变形

零件制造误差与运行弹性、热变形会造成齿轮接触区域偏移，可通过主动修形优化：

1. 齿顶修缘、齿向修形：对齿顶及齿端做微量修削，补偿热变形与弹性变形带来的啮合偏移，将齿轮接触精度提升至 ISO 6 级。

2. 鼓形齿优化：在齿宽方向做中部凸起设计，消除齿边应力集中，让载荷沿齿宽均匀分布。同时合理规划轴承跨距，减小齿轮挠曲变形，提升支撑刚性。

四、强化系统整体刚度，降低变形偏移

提升整机结构刚性，可大幅减少受载变形导致的载荷偏移。

1. 优化选材：齿轮采用 20CrNi2MoA 渗碳钢，表面硬度可达 HRC58–62，兼顾高硬度与芯部韧性，抗疲劳性能优异；箱体采用 HT300 铸铁，优化加强筋结构，整体刚性较普通箱体提升 18%。

2. 提高轴系与轴承刚度：选用圆锥滚子轴承或双列圆柱滚子轴承，增强轴系抗变形能力；主轴热处理硬度控制在 HRC48–55，避免负载运行时轴系变形失稳。
