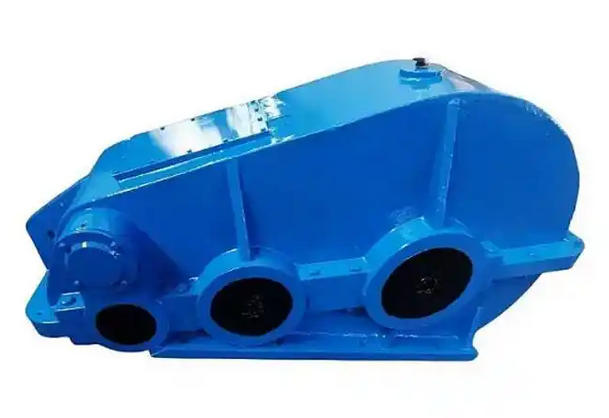

如何提高ZQD系列齿轮减速机箱体的制造精度

ZQD系列齿轮减速机箱体作为基础承载部件，其制造精度直接决定了整机的传动平稳性、噪音水平和使用寿命。要系统性地提高其制造精度，可以从以下五个核心维度进行工艺优化：

1. 优化毛坯铸造与应力消除工艺

箱体的基础质量决定了后续加工的稳定性。

严格把控铸造工艺：ZQD系列多采用铸铁材质，在熔炼和造型阶段需严格控制化学成分与浇注温度（通常在1350-1450℃），防止出现砂眼、气孔和缩松等内部缺陷。

彻底消除残余应力：铸件冷却后必须进行时效处理以消除内应力，防止后期加工或使用中发生变形。建议对大型箱体采用自然时效（约6个月）或振动时效（约48小时），可使残余应力降低60%以上。

2. 科学规划机械加工工艺流程

合理的工艺路线是保证精度的关键，建议遵循“先面后孔、粗精分开”的原则。

先面后孔：先加工箱体的安装面和结合面，以此作为精基准来加工轴承座孔，确保定位准确。

粗精加工分离：粗加工去除大部分余量后，需松开夹具释放应力，再进行精加工。例如精铣平面时，切削速度可设定在100-150米/分钟，以确保平面度公差控制在±0.02毫米以内。

精密镗孔：轴承座孔是箱体的核心精度指标。使用数控镗床进行精镗，切削速度控制在80-120米/分钟，可将孔径公差控制在±0.01毫米以内，圆度控制在0.005毫米以内，确保轴承的正确安装。

3. 升级加工设备与工装夹具

硬件的刚性与精度直接决定了加工的极限水平。

采用高精度数控设备：引进高刚性、高稳定性的数控加工中心，确保设备的一次装夹能完成多面加工，且重复定位精度能达到0.003-0.005毫米，极大保证了各加工面之间的位置精度。

优化夹具设计：使用模块化定位夹具或液压同步夹紧工装。刚性夹具能有效防止加工振动，而合理的夹紧力分布（如5-50kN可调）能避免因夹紧变形导致的加工误差。

4. 严控关键形位公差与装配细节

加工完成后的精度保持与装配质量同样重要。

核心精度指标：重点管控轴承孔的同轴度（控制在±0.015毫米以内）和结合面的平面度。装配前需确保结合面密合，通常要求0.05毫米的塞尺插入深度不超过结合面宽度的1/3。

规范装配操作：装配前彻底清洁密封面；螺栓连接时采用“分步拧紧”工艺（如按对角顺序分3步拧紧），以均匀释放装配应力，防止箱体微变形。

5. 引入全流程精密检测体系

通过高精度检测手段形成质量闭环，及时发现并纠正偏差。

几何精度检测：使用三坐标测量机（CMM）对箱体孔系的位置度、同轴度、中心距等关键尺寸进行100%全检或高频抽检。

综合性能验证：装配完成后进行空载和负载试车，严格监测温升（齿轮减速机油池温升通常要求≤35℃）和振动噪音，确保箱体在真实工况下的表现符合标准。

通过以上从毛坯到成品的全流程精细化管控，可以显著提升ZQD系列减速机箱体的制造精度，从而降低设备运行噪音，延长整体使用寿命。
