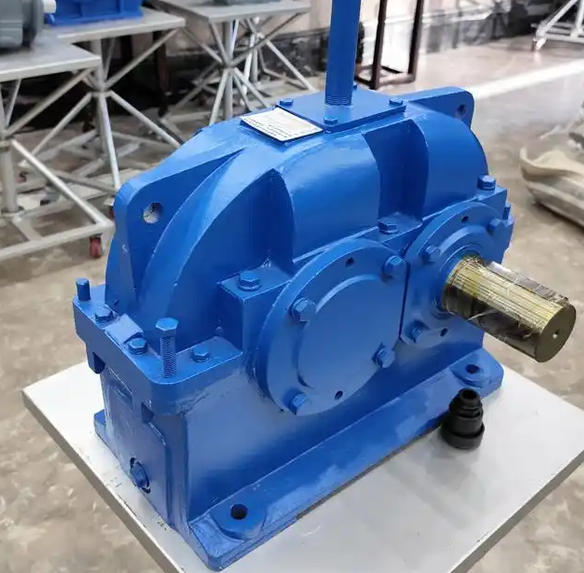

ZDY硬齿面减速机与电机连接及调试步骤

一、安装前准备与检查

1. 规格核对
   确认电机型号、功率、转速、轴径、法兰尺寸与ZDY减速机输入端规格一致，避免因错配导致无法安装或运行异常。

2. 外观及附件检查
   检查减速机与电机壳体、法兰面、螺纹孔、输入轴、输出轴是否完好，无磕碰、变形、裂纹或螺纹损伤。核对螺栓、密封圈、联轴器、紧定螺钉等附件是否齐全。

3. 清洁处理
   使用无尘抹布或酒精棉片清洁电机法兰面、电机轴、减速机法兰面、输入孔及键槽，去除油污、灰尘、铁屑和防锈油，确保配合面平整、洁净。

4. 工具准备
   准备标准扳手、内六角扳手、扭力扳手、软质敲击工具（如铜锤、橡胶锤）、塞尺或对中测量工具，以及必要的清洁用品。

二、标准安装步骤

1. 轴与键处理
   检查电机输出轴尺寸。若电机轴径≤Φ35，应先将电机轴上的平键取出；轴径＞Φ35时可直接进行后续安装。如需使用轴套，应先将适配轴套装入减速机输入孔，确认贴合紧密、无松动。

2. 联轴器安装（如适用）
   采用联轴器连接时，先将联轴器半体分别固定在电机输出轴和减速机输入轴上，再通过弹性柱销、膜片或其他连接件将两半联轴器连接。安装时应保证连接紧固，并预留适当间隙，避免轴向顶死。

3. 电机预装与对中
   将电机垂直对准减速机输入孔或联轴器，缓慢、平稳推入，确保电机法兰与减速机法兰完全贴合。严禁倾斜、强行按压或敲击法兰盘，防止轴变形、密封件损坏或轴承受损。同轴度误差应控制在允许范围内，一般建议≤0.03mm。

4. 法兰螺栓预紧
   按对角线顺序对法兰外六角螺栓进行预紧，预紧扭矩可设定为规定扭矩的50%左右，仅作初步固定，防止法兰受力不均。

5. 迫紧环或锁紧装置锁紧
   若减速机输入端配有迫紧环、夹紧环或其他锁紧装置，应使用扭力扳手按规定扭矩分两次交叉锁紧，确保电机轴与减速机输入孔之间无相对位移。

6. 法兰螺栓终锁
   再次按对角线顺序，将法兰外六角螺栓按规定扭矩完全锁紧。锁紧后应检查各螺栓是否到位，避免漏紧或过紧。

7. 手动盘车检查
   安装完成后，手动转动电机轴3～5圈。转动过程应无卡滞、无摩擦异响、无偏心晃动，盘车阻力均匀。若出现卡顿或异常，应重新校正同轴度，禁止强行通电。

三、试运行与检查

1. 空载试运行
   确认安装无误后通电，进行3～5分钟空载试运行。观察设备运行是否平稳，检查有无明显振动、异响、温升异常或漏油现象。减速机表面温度一般应保持在正常范围内，空载状态下建议不超过45℃。

2. 负载试运行
   空载运行正常后，逐步加载至额定负载，连续运行约30分钟。再次检查设备运行状态、振动幅度、噪声及温升情况。确认无异常后，方可投入正式使用。

四、安全与维护注意事项

1. 断电操作
   安装、调试和检修过程中必须切断电源，禁止带电作业，防止人身伤害和设备损坏。

2. 禁止暴力安装
   不得直接敲击电机或减速机本体。如需微调位置，应使用软质工具轻敲，并确保受力方向正确。

3. 定期检查维护
   设备运行后，应定期检查法兰螺栓、迫紧环螺栓的紧固状态，防止因振动导致松动。同时检查密封圈、油封及结合面是否有渗漏，发现异常应及时处理。

4. 按厂家要求执行
   不同型号ZDY减速机的螺栓扭矩、对中要求和锁紧方式可能存在差异，实际安装应以产品说明书或厂家技术资料为准。
