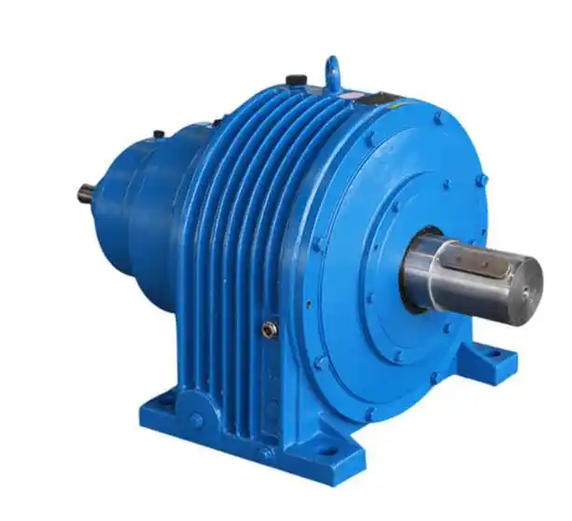

NGW102-40 行星减速机机座焊接质量怎么检测？检测流程与标准

一、外观初检（焊后第一时间筛查）

‌1、目视+放大镜检查‌：确认焊缝成形均匀，无裂纹、气孔、咬边、未熔合等表面缺陷，焊接区域无飞溅、焊瘤残留 。

‌2、焊缝尺寸核验‌：用焊缝检测尺测量，焊缝余高控制在‌1~3mm‌，与母材过渡平滑无尖锐棱角 。

‌3、敲击排查‌：用尖嘴小锤轻敲焊缝周边，通过声音判断是否存在未焊透或内部疏松异响。

二、无损探伤（核心缺陷排查）

‌1、磁粉探伤（MT）‌

清理焊缝及周边50mm范围至Sa2级清洁度，采用交流磁轭法对焊缝做纵、周向双向磁化，喷洒磁悬液后观察磁痕，按JB/T 6063-2007标准判定：线性缺陷长度＞2mm或密集点状缺陷直接判定不合格，检测完成后需对工件退磁 。

‌2、超声波探伤（UT）‌

选用‌2.0~2.5MHz、K1~K2斜探头‌，用同材质标准试块校准灵敏度，采用一次脉冲反射法扫查焊缝全区域，排查内部气孔、夹渣、未熔合、内部裂纹等缺陷，底波显著降低且伴随杂波即为严重内部缺陷 。

三、力学性能核验

‌1、硬度测试‌：在焊缝中心、熔合线、热影响区（距熔合线2~5mm）、母材区各取3个测点，热影响区硬度不得超过母材的‌120%‌，常规合格值≤280HV，局部硬度超300HV需补做去应力退火 。

‌2、应力释放验证‌：确认每道焊后已通过轻锤敲击释放焊接应力，避免残余应力引发后续延迟开裂。

四、形位精度复测

在20±1℃恒温环境下，用三坐标测量仪扫描机座关键安装面、轴承位、连接孔位：

平面度、平行度、同轴度偏差≤‌0.03mm/m‌，定位基准变形量不得超过±0.05mm，确保后续装配精度达标 。

五、运行性能验证

1、‌空负荷试机‌：装配后连续正反向运行2~4小时，监测机座振动值≤4.5mm/s，轴承温升不超35℃，无异常冲击噪音。

2、‌额定载荷验证‌：分25%、50%、75%、100%四级加载，满载运行至油温稳定，确认焊缝无渗漏、无裂纹复发，整体运行状态符合设计要求 。
