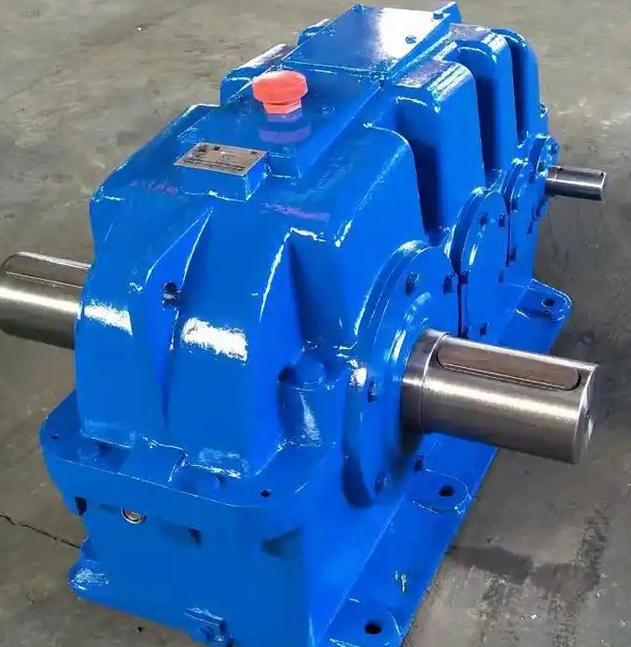

ZSY齿轮减速机逆止器安装方向如何确定

一、核心基准判定规则

‌旋向匹配原则‌：逆止器分顺时针(S)和逆时针(N)两种型号，需与减速机高速轴实际正常工作旋转方向完全对应。例如驱动上运带式输送机时，需选用逆时针(N)型号，误装顺时针型号会直接导致逆止功能失效。

‌转向箭头核对‌：逆止器壳体表面通常刻有明确的转向标识箭头，需与减速机铭牌标注的正常工作转向保持一致，可参考口诀“工作旋向对箭头，逆转自锁不用愁”。

‌视角统一标准‌：以‌正对减速机输出轴端‌的观察视角为基准，判定旋转方向，避免不同观测角度带来的方向误判。

二、实操验证方法

‌手动空转测试‌：安装前用手转动逆止器内圈，确认其自由旋转方向与减速机正常工作转向一致，防倒转锁死方向与设备停机后倒转方向完全匹配。

‌轴转向预确认‌：通电点动减速机，确认高速轴实际旋转方向，再对应选择匹配旋向的逆止器，避免仅凭图纸标识判断出现偏差。

三、安装方向配套校验要点

‌同轴度要求‌：安装完成后确认逆止器与高速轴同轴度误差≤0.1mm，防止偏心导致运转卡滞或异常振动。

受力方向合规：安装时仅可对逆止器内圈施压，严禁锤击外圈，避免内部楔块或滚柱结构错位导致方向功能失效。

‌工况适配复核‌：若设备存在正反转运行需求，不可使用常规单向逆止器，否则会出现卡滞、抱死等故障。
