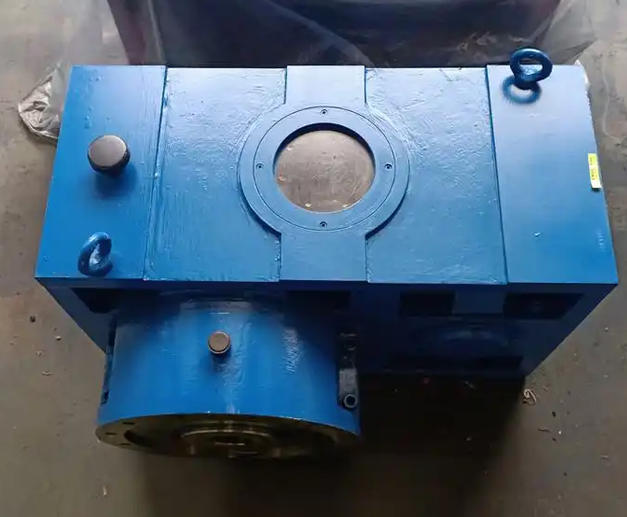

如何通过听声音判断ZLYJ系列减速机齿轮的断裂程度

一、听音前的基础准备

1、准备一根长柄听针或螺丝刀，刀头抵住箱体不同位置，贴耳听声，避免环境噪音干扰。

2、先脱开联轴器单独空载运行电机，排除电机本身异响的干扰；再按25%、50%、75%、100%阶梯加载，记录不同负载下的声音变化。

3、提前确认地脚螺栓无松动、联轴器对中合格，排除外部因素引发的假异响。

二、不同断裂程度的声音分级判定

‌1、早期微裂纹阶段（无明显断齿）‌

早期微裂纹阶段声音特征：空载时几乎无异常声响，仅在满负载运行时，箱体齿轮啮合区传出非常细微的、伴随负载波动的“沙沙”摩擦声，无明显撞击感，声音频率与齿轮啮合频率完全同步。

早期微裂纹阶段辅助验证：此时振动速度通常≤4.5mm/s，油温无明显异常，油液中仅能发现极细微的金属粉末，提示齿根微裂纹正处于扩展初期，尚未形成断齿缺口。

2、局部轻度断齿（单齿边缘崩缺，断口面积<1/3齿宽）‌

局部轻度断齿声音特征：空载即可听到清晰的、周期性的清脆“咔嗒”“噔噔”撞击声，声响节奏与低速级输出轴转速严格同步，每转一圈出现1次明显冲击，负载增大时撞击声的响度会同步上升。

局部轻度断齿辅助验证：振动速度升至4.5~11.2mm/s，局部箱体温度小幅升高，油液中可发现少量细小片状金属磨粒，此时仅单个齿的局部边缘断裂，未伤及齿根，属于轻度断裂损伤。

3、中度完全单齿断裂（整齿脱落）‌

中度完全单齿断裂声音特征：撞击声变为更沉重的“咯噔”“哐哐”声，冲击感强烈，即使在空载状态下，站在设备旁也能直接听到明显的周期性金属撞击，转速越高，撞击的频次越快、响度越大。

中度完全单齿断裂辅助验证：振动速度超过11.2mm/s，齿轮箱油温快速升至70℃以上，油液中可发现尺寸>0.5mm的块状金属碎屑，此时单个轮齿已完全脱落，断齿缺口在每次啮合时都会产生强烈冲击，属于中度断裂损伤，必须立即停机安排更换。

4、重度多齿连续断裂‌

声音特征：声响彻底变为杂乱无章的剧烈金属撞击与摩擦混杂声，原本固定的周期性节奏完全消失，出现不规则的“哗啦”乱响，甚至伴随尖锐的金属干摩擦啸叫，设备整体出现强烈抖动。

辅助验证：振动速度远超11.2mm/s，油温短时间内飙升至80℃以上，油底可发现大量大块断齿残片，此时已有2个及以上轮齿连续断裂，随时可能出现传动卡死、轴系变形的恶性事故，必须紧急断电停机。
