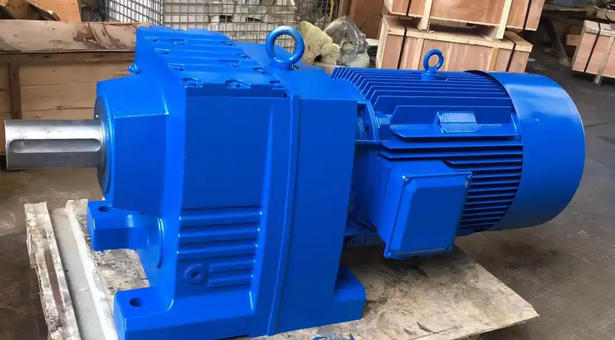

如何对R87-y7.5-4p-17.25减速机进行能效测试

一、测试前准备

‌设备与资料核对‌：确认铭牌参数（7.5kW、4极电机、速比17.25），收集历史运行记录，清理箱体油污，记录环境温度。

‌仪器选型校准‌：配置精度±0.2%F.S的转矩转速传感器、功率分析仪，以及红外测温仪、振动仪，所有仪器提前完成计量校准。

‌安装与安全确认‌：将减速机固定在测试台，输入端对接7.5kW驱动电机，输出端连接磁粉/电涡流加载装置，校正联轴器同轴度≤0.05mm，完成断电挂牌安全隔离。

‌润滑状态确认‌：加注指定牌号工业齿轮油，油位控制在视镜中线位置，通气器保持通畅。

二、空载能效预测试

按额定转速的30%、50%、80%各运行10分钟，无异常后升至额定转速连续运行2小时。

每20分钟记录一次数据：空载功率、输入输出转速、油池温度、轴承座温度、振动速度有效值。

合格判定：油温稳定在40~55℃，高速轴轴承温度≤90℃，振动速度≤4.5mm/s，无卡滞、异响和漏油现象。

三、分级负载能效实测

空载合格后逐级加载，依次达到额定负载的25%、50%、75%、100%，每个工况稳定运行30分钟。

同步采集各工况下的‌输入功率、输出功率、输入转矩、输出转矩‌，通过公式传动效率η=输出功率÷输入功率×100%计算能效值。

该R系列硬齿面减速机在额定负载下，传动效率应≥‌90%‌，各负载点效率波动不超过±2%。

四、热平衡与能效校验

在100%额定负载下持续运行，每10分钟监测油池温度，直至连续3次测温差值≤1℃，判定达到热平衡。

记录最终热平衡油温，要求油温≤80℃，轴承座温升（与环境温差）≤40℃，无局部过热点。

结合温升数据修正能效结果：若油温超标，需排查润滑损耗异常，重新复测效率数值，排除无效数据。

五、测试收尾与数据归档

卸载停机后复核查验齿面接触斑点、密封状态，确认测试过程未造成部件损伤。

整理全工况原始数据，生成能效测试报告，标注环境温度、加载方式、仪器精度等关键背景信息，长期留存归档。
