NGW行星齿轮减速机精密传动原理与工业应用全解析

行星齿轮传动是一种将多个齿轮围绕一个中心轴旋转的机械结构。这种结构得名于其运动方式与太阳系中行星绕太阳公转相似。在行星齿轮组中，中心位置的齿轮被称为太阳轮，与之啮合并围绕其旋转的多个齿轮被称为行星轮，行星轮通常安装在一个可旋转的支架上，即行星架。最外侧与行星轮啮合的内齿圈则构成了传动的边界。动力可以从太阳轮、行星架或齿圈中的任何一个构件输入，并从另一个构件输出，第三个构件则被固定或限制转动，从而实现不同的传动比和运动特性。

这种多齿轮并联啮合的方式，带来了功率分流的效果。当动力从太阳轮输入时，会同时驱动多个行星轮，将扭矩分散到各个啮合点上。这种设计使得载荷由多个齿轮齿共同承担，显著提升了结构的承载能力。与同等体积和重量的普通平行轴齿轮传动相比，行星传动能够传递更大的扭矩。由于功率被分流，单个齿轮所承受的应力减小，有助于延长齿轮的使用寿命并允许结构设计得更为紧凑。

1  从运动约束到精密传动的实现

行星齿轮传动的精密性，根植于其独特的运动约束关系。太阳轮、行星架和齿圈这三个基本构件通过行星轮相互耦合，其转速遵循一个确定的线性关系。这个关系可以用一个简单的方程来描述，即太阳轮转速与齿圈转速之和，等于行星架转速乘以一个与齿数相关的系数。当其中一个构件被固定，另外两个构件之间的传动比就被高标准确定，且为固定值。这种确定的运动学关系，是行星齿轮能够实现精确传动的基础。

实现高精度传动的关键在于对运动关系的精确制造与控制。齿轮的齿形误差、齿距累积误差以及装配时各构件之间的同心度偏差，都会在传动过程中被放大，表现为输出轴的转角误差或回转间隙。在NGW型（内啮合-公用的行星轮-外啮合）行星减速机的制造中，对齿轮的加工精度要求极高，通常需要达到国标5级或更高精度等级。采用角接触轴承或圆锥滚子轴承来精确支撑行星架和太阳轮，可以有效控制齿轮在受力时的偏斜，确保啮合状态稳定，从而将传动误差控制在角分甚至角秒级别。

2  结构刚性对传动性能的塑造

传动系统的刚性决定了其在负载下保持精度的能力。行星齿轮结构天然具有较高的扭转刚性。多个行星轮在圆周上均布，使得输入轴与输出轴之间的力流传递路径呈对称分布，这减少了因受力不均导致的变形。齿圈通常与箱体采用过盈配合或法兰连接，形成一个整体式的支撑结构，为齿轮啮合提供了稳固的基座。高刚性意味着当负载扭矩发生波动时，输出轴的角度滞后或反弹非常微小，这对于需要频繁启停、精确定位的场合至关重要。

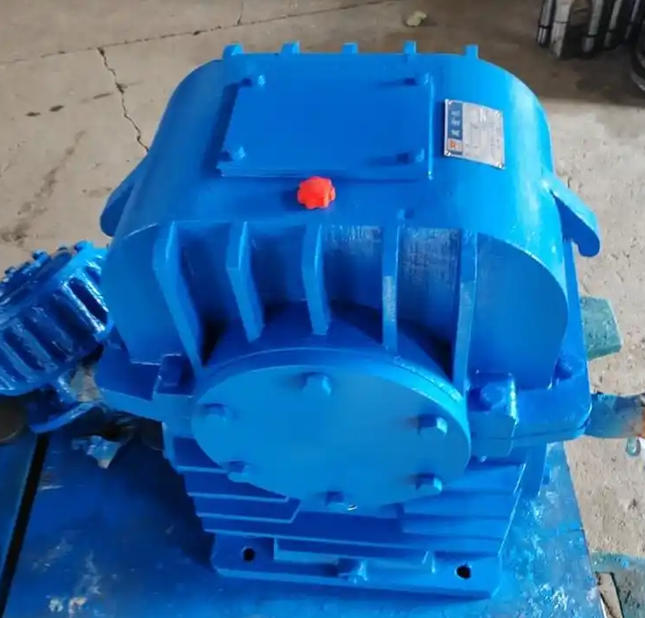

刚性的另一面体现在对冲击负载的耐受性。在重载启动或突然加载的瞬间，行星齿轮的多齿同时啮合特性能够平缓地吸收冲击能量，避免应力集中于单个齿面而造成点蚀或断齿。箱体结构的优化设计，如采用高强度铸铁或球墨铸铁材料，并布置加强筋，进一步提升了整个减速机在复杂工况下的形变抵抗能力，保证了传动精度的持久性。

3 效率与热管理的平衡

传动效率是衡量精密传动装置能量损耗的关键指标。行星齿轮传动的高效率源于其滚动接触为主的运动方式和功率分流。然而，效率损失主要产生于齿轮啮合时的滑动摩擦、轴承滚动摩擦以及润滑油的搅动损耗。采用修形齿轮，即对齿顶和齿根进行微量修整，可以改善啮合过程中齿面间的滑动状况，降低摩擦与温升。润滑的选择也直接影响效率，合适的粘度润滑油或润滑脂能够在齿轮表面形成足够厚的油膜，防止金属直接接触，同时减少搅油损失。

热管理是维持长期精密传动的隐性环节。持续运转中产生的热量若不能及时散发，会导致减速机内部温度升高。温升会引起润滑油粘度下降、密封件老化，更关键的是导致齿轮和箱体产生不均匀的热膨胀，破坏原有的精密装配间隙，从而引发噪音增大、精度下降甚至卡死。在设计中需考虑热平衡，对于中小型减速机，依靠箱体表面自然散热；对于大型或连续重载的减速机，则可能需要在外壳设计散热翅片，或强制风冷甚至循环油冷系统，以确保工作温度稳定在合理范围。

4 在工业自动化中的角色演化

在工业机器人领域，行星减速机主要安装在关节部位。这里对传动装置的要求极为严苛：需要极高的重复定位精度以保证动作轨迹准确；需要足够的刚性以抵抗机械臂运动产生的惯性力；需要尽可能小的回差（背隙）以确保停止位置精确无误。精密行星减速机通过其多齿啮合消除间隙的设计，能够将回差控制在1弧分以内，满足了机器人高精度作业的需求。其紧凑的结构也有助于机器人关节的小型化设计。

在数控机床的进给系统中，行星减速机与伺服电机配合，驱动滚珠丝杠或直线导轨。其作用是将伺服电机的高转速、低扭矩输出，转换为驱动刀架或工作台所需的低转速、大扭矩。在此过程中，减速机的传动精度直接影响了机床的加工精度，而其动态响应特性（即对速度指令的跟随性）则影响了加工表面的光洁度。低惯量的行星减速机设计，使得启停和换向更加迅速，提升了机床的加工效率。

5 △ 于重载设备中的可靠性体现

在矿山、港口使用的斗轮堆取料机、装卸船机等大型设备中，行星减速机常负责驱动俯仰、回转或行走机构。这些工况的特点是负载极大、工作环境恶劣（多粉尘、温差大）、且常伴有强烈的冲击和振动。针对此类应用，行星减速机的设计重点在于极端工况下的可靠性与耐久性。采用渗碳淬火磨齿工艺制造的高硬度齿轮，表面硬度可达HRC58-62，具有极强的抗点蚀和耐磨能力。箱体密封采用多道迷宫式密封与高质量唇形密封相结合的方式，有效防止外部粉尘侵入和内部润滑油泄漏。

在风力发电机组中，主传动链上的增速齿轮箱是关键部件，其核心常采用行星级与平行轴级结合的传动形式。位于首级的风轮侧行星传动，需要承受来自叶片的巨大且不稳定的扭矩，以及复杂的气动载荷。其可靠性直接关系到整个风电机组的可用性与维护成本。为此，齿轮材料需具备极高的疲劳强度，并运用先进的仿真技术对齿根弯曲应力和齿面接触应力进行精确计算与优化，确保在二十年以上的设计寿命内稳定运行。
