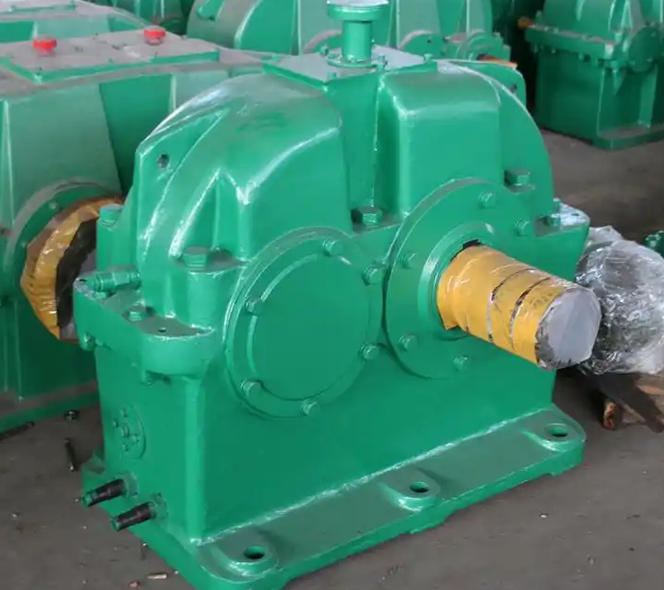

怎样检查 ZDY315-4.5-11 齿轮减速机输出轴是否损坏

一、免拆机初判（日常巡检阶段）

这一步无需拆解设备，通过运行状态快速锁定输出轴异常迹象：

1、运行噪音特征‌：输出轴端出现与轴转速同步的周期性“咯噔”撞击声，或持续的金属摩擦沙沙声；断开负载空载运行后异响仍集中在输出端，排除齿轮啮合噪音干扰。

‌2、振动异常表现‌：用手背轻触输出端轴承端盖，能感受到明显的周期性抖动；用测振仪测量径向振动速度，数值超过‌7.1mm/s‌，远超ZDY系列减速机正常运行的≤4.5mm/s标准。

‌3、温度异常升高‌：输出轴轴承位温度持续超过‌80℃‌，且排除润滑不足、轴承本身故障因素，提示轴颈磨损导致摩擦阻力剧增。

‌4、运行性能异常‌：减速机输入运转正常，但输出端扭矩明显不足、转速丢转，甚至出现带负载后输出轴短暂空转打滑的现象。

二、工具精准核验（停机断电阶段）

断电锁机后，通过手动操作和量具测量锁定损坏证据：

1、‌手动旷动检测‌：径向推拉输出轴轴伸端，能感受到明显的径向旷量，正常ZDY315输出轴径向窜动应≤0.05mm；轴向撬动时，轴向窜动超过‌0.1mm‌，远超标准允许范围。

‌2、盘转手感核验‌：手动盘动输出轴，全程出现忽紧忽松的卡顿感，或在固定角度存在明显卡点，转过卡点后又恢复顺滑，提示轴变形或轴颈卡入金属碎屑。

‌3、配合间隙测量‌：用百分表架固定在箱体上，表头顶在输出轴轴颈、联轴器安装位的关键表面，盘动轴一周，径向跳动量超过‌0.03mm‌，说明轴已发生弯曲变形；用塞尺检测轴与轴承内圈的配合间隙，超过‌0.05mm‌即判定轴颈磨损超差。

三、拆解最终确认（停机检修阶段）

拆解输出轴组件后，通过外观和尺寸测量完成最终判定：

1、外观损伤排查‌：输出轴表面出现肉眼可见的裂纹、轴颈拉伤划痕、键槽侧壁变形起台阶，或轴伸端花键/平键齿厚磨损减薄超过5%，直接判定损坏。

‌2、磨损量核验‌：用千分尺测量轴颈配合位的实际尺寸，与原厂图纸标准值对比，磨损量超过‌0.02mm‌，会导致轴承配合失效引发剧烈振动，必须修复或更换。

3、‌油液辅助佐证‌：检查减速机润滑油，油液呈黑褐色且混有大量金属磨粒，滤纸上出现轴材质的片状金属碎屑，可进一步印证输出轴存在持续磨损。
