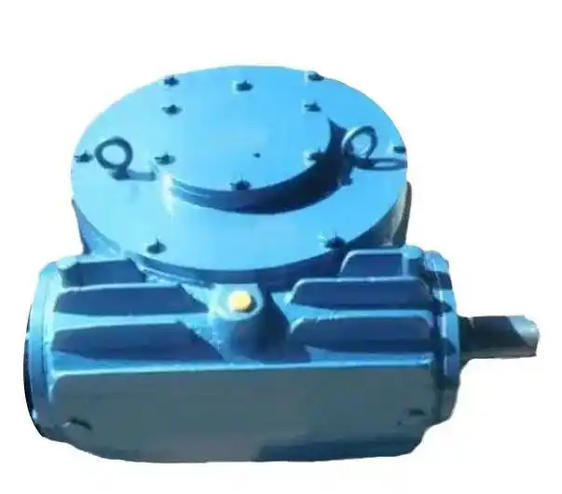

如何调整TP系列平面包络环面蜗杆减速机轴承的游隙

一、调整前安全提示

新设备严禁随意拆解原装结构，现场调整前必须断电、放空箱内润滑油，做好轴端、啮合位置的原始标记。

轴承磨损后径向游隙超过0.25mm时，直接更换新轴承，无调整意义。

二、游隙标准参考

按JB/T9051行业标准，TP系列轴承轴向间隙需符合以下范围：

三、 分步调整操作

‌1、蜗杆轴轴承游隙调整‌

蜗杆轴多采用“双圆锥滚子轴承面对面固定+另一端圆柱滚子轴承游动”的结构，先将蜗杆轴装配到位，用深度尺测量轴承外圈端面到端盖结合面的深度差值，计算出所需垫片总厚度。

在轴承端盖与箱体结合面之间加入平磨调整垫片，逐步增减垫片厚度，边调整边手动盘动蜗杆，直到蜗杆转动灵活，无卡滞、无明显轴向窜动。

用塞尺复测轴承端面与轴肩的贴合度，‌0.02mm塞尺不得塞入‌，保证轴承完全靠紧定位面。

‌2、蜗轮轴轴承游隙调整‌

蜗轮两端为圆锥滚子轴承，通过轴端带锁紧螺钉的圆螺母进行粗调，转动螺母轴向移动蜗轮，盘动输出轴确认转动无卡阻。

用压铅法在轴承外圈与端盖之间测量压扁铅丝的厚度，精准核算剩余游隙，补充对应厚度的调整垫片，最后拧紧锁紧螺钉锁死螺母，防止运行中松动。

‌3、啮合联动校验‌

在蜗轮齿面均匀涂抹红丹粉，手动盘动蜗杆带动蜗轮旋转，观察接触斑点，正常斑点应分布在齿面中部、稍偏向蜗杆旋出方向，接触面积占齿长≥60%、齿高≥50%。

若斑点偏移，微调蜗杆或蜗轮的轴向位置，同步修正两侧轴承游隙，避免单侧游隙超标导致啮合偏载。

四、最终核验确认

调整完成后，轴向推拉蜗杆、蜗轮轴，实测轴向窜动量必须落在标准范围内，盘动全轴系3圈以上，全程无卡顿、无异响。

空载正反向运转2小时，轴承温升不超过30℃，油温稳定后复测热态剩余游隙，不得小于冷态标准下限的60%，避免热胀抱死。
